Transformadores de
Distribuição Monofásico
Os transformadores de distribuição monofásico geralmente são utilizados em locais afastados dos grandes centros. É aplicado onde há apenas uma fase disponível para o consumidor final. Aplicações específicas como montagem de banco trifásico também são possíveis, entretanto deve ser verificada tal possibilidade com a concessionária de energia da região em que os equipamentos serão instalados.
As características dos transfomadores 1Ø da MCT Transformadores são:
- Faixa de potência: 15 a 100 kVA
- Classe de tensão: até 36,2 kV
- Fixação: em poste
- Normas aplicáveis: NBR5440 / NBR5356

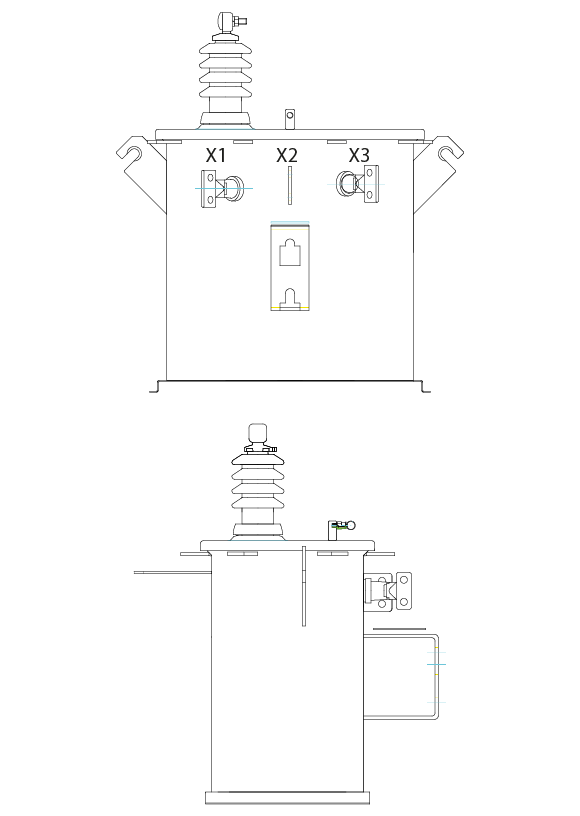

O arranjo dos componentes e dimensional destes equipamentos seguem a padronização da NBR-5440 em sua versão vigente, entretanto na tabela abaixo podem ser obtidas as dimensões externas / arranjo geral e massa para estes tipos de transformadores:
| Classe de Tensão 15 kV | Classe de Tensão 24,2 kV | Classe de Tensão 36,2 kV | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Potência | Dimensões (mm) | Massa | Dimensões (mm) | Massa | Dimensões (mm) | Massa | ||||||
| kVA | A | B | C | (kg) | A | B | C | (kg) | A | B | C | (kg) |
| 5 | 690 | 385 | 450 | 52 | 890 | 550 | 450 | 98 | 1150 | 715 | 500 | 120 |
| 10 | 720 | 415 | 485 | 91 | 940 | 650 | 500 | 130 | 1220 | 850 | 520 | 156 |
| 15 | 710 | 440 | 520 | 98 | 970 | 675 | 600 | 150 | 1280 | 880 | 720 | 1810 |
| 37.5 | 820 | 670 | 780 | 205 | 1070 | 700 | 800 | 280 | 1390 | 910 | 770 | 330 |
| 50 | 1000 | 750 | 810 | 280 | 1150 | 760 | 850 | 320 | 1450 | 940 | 850 | 370 |
| 75 | 1100 | 825 | 855 | 375 | 1310 | 855 | 875 | 400 | 1575 | 970 | 875 | 435 |
| 100 | 1200 | 900 | 900 | 470 | 1470 | 950 | 900 | 480 | 1700 | 1000 | 900 | 500 |
