Transformadores Pedestal
Os transformadores tipo pedestais são equipamentos utilizados em locais com circulação de pessoas e animais, como praças, jardins, bem como instalações fechadas. Também são conhecidos como Pad-Mounted e seu modelo construtivo permite a ligação em sistemas radial ou em anel. Estes equipamentos possuem fusíveis de proteção que podem ser facilmente substituídos em caso de surtos externos.
As características dos transfomadores tipo pedestal da MCT Transformadores são:
- Faixa de potência: 45 a 1000 kVA
- Classe de tensão: até 36,2 kV
- Fixação: sobre base
- Normas aplicáveis: IEEE - C57.12.34
Estes equipamentos são fabricados visando a segurança de terceiros. Além de proteções para impedir o acesso não autorizado aos pontos energizados, estes transformadores são fabricados com fluidos de segurança que apresenta além da refrigeração do equipamento, atenção à questões ambientais, pois o material utilizado é biodegradável.

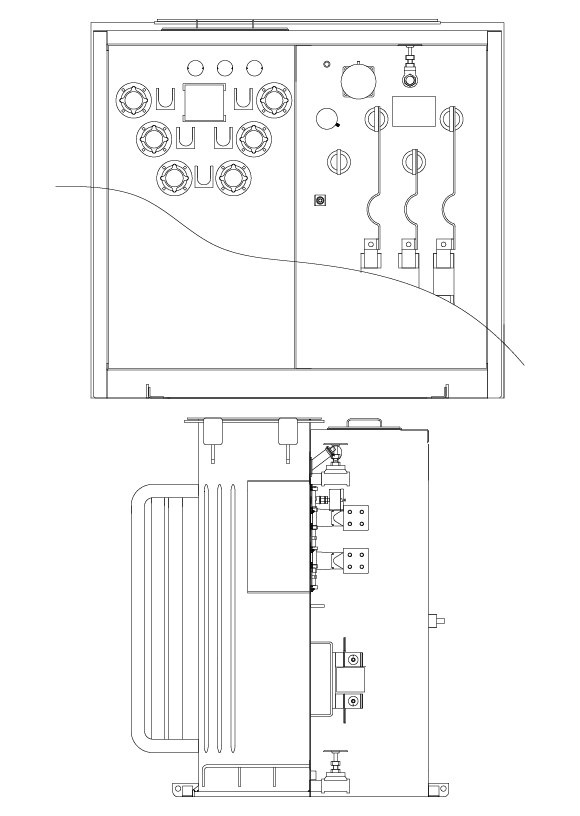

O arranjo dos componentes e dimensional destes equipamentos, seguem a padronização da NBR-5356 e da IEEE - C57.12.34 em sua versão vigente, aliado às especificações / folhas de dados dos clientes para as informações que não constam nas normas. Entretanto, na tabela abaixo poder ser obtidas as dimensões externas / arranjo geral e massa para estes transformadores em configuração trifásica:
| Potência (kVA) | Classe de Tensão (kV) | Tensão Secundária (V) | Dimensional | |||
|---|---|---|---|---|---|---|
| Dimensões em Milímetros | Massa(kg) | |||||
| A | B | C | ||||
| 45 | 15 | 220/127 ou 380/220 | 1350 | 1250 | 1100 | 705 |
| 75 | 1350 | 1430 | 1100 | 875 | ||
| 150 | 1400 | 1430 | 1130 | 1070 | ||
| 225 | 1550 | 1445 | 1140 | 1315 | ||
| 300 | 1730 | 1745 | 1165 | 1680 | ||
| 500 | 1825 | 1800 | 1250 | 2500 | ||
| 750 | 2010 | 1875 | 1315 | 2595 | ||
| 1000 | 220/127 ou 380/220 | 2215 | 2000 | 1410 | 3550 | |
* dimensões para equipamentos diferentes das características acima, solicitar cotação.
